Wenn Radlader an ihre Grenzen kommen

28.06.2023

Was beim Einsatz von Lademaschinen und ihrer Ausrüstung alles zu beachten ist

GARCHING BEI MÜNCHEN (SR). Würde man eine Stellenanzeige aufgeben, müsste sie lauten: Gesucht wird ein Leistungsträger, der Rohgestein laden, Brecher im Load-and-Carry-Einsatz beschicken und die Rückverladung übernehmen kann. Gern gesehen wird er, wenn Wegebau ansteht oder vorhandene Fahrwege instand gehalten werden müssen. Er soll bei Hilfsarbeiten im Steinbruch unterstützen, wenn Material beizuschieben oder ein Planum auf der Abbausohle herzustellen ist. Für dieses Tätigkeitsprofil gibt es Radlader. Doch für ihren wirtschaftlichen und sicheren Einsatz gibt es so einiges zu beachten.

Um Unfälle mit den Maschinen wie Umkippen abzuwenden, müssen Fahrer die Kipplast kennen. Kipplast ist die Last am Schwerpunkt der Ausrüstung, die den Radlader gerade eben über die Vorderachse zum Kippen bringt. Dabei befindet sich der Radlader in der statisch ungünstigsten Position, und zwar voll eingelenkt, und das Hubgerüst ist waagerecht positioniert.  „Wichtig ist, dass die statische Kipplast keine Fahrbewegungen wie das Aufschaukeln des Laders sowie Unebenheiten berücksichtigt. Zudem sollte bei der Betrachtung der Zustände auch die Einfederung der Reifen beachtet werden“, so Matthias Sowada, Zeppelin Projekt- und Einsatzberater. Aus der statischen Kipplast leitet sich die Nutzlast ab. Sie ergibt sich aus 50 Prozent der statischen Kipplast bei vollem Lenkeinschlag mit voller Reifeneinfederung.

Veränderungen an der Ausrüstung der Maschine können sich positiv oder negativ auf die Kipplast und damit unmittelbar auf die Nutzlast auswirken. Um die statische Kipp- und Nutzlast etwas zu erhöhen, könnte man ein größeres Gegengewicht anbringen lassen. Auch ein schwerer L5-Reifen wirkt sich aus.  Auch ein Highlift-Hubgerüst hat einen Einfluss: Es verändert den Schaufeldrehpunkt und somit den gesamten Schwerpunkt der Maschine. „Das mag bis zu einem gewissen Grad helfen. Die Physik kann man nicht überlisten. Hier gibt es Grenzen. Man sollte unbedingt vermeiden, dass die Hinterreifen des Radladers bei voller Schaufel in der Luft hängen“, so Matthias Sowada.

Auch die Schaufelgröße und ihre Form spielen eine Rolle für den Radladereinsatz.  Eine nicht zum Einsatz passende Schaufel kann gravierende Auswirkungen auf die Effizienz des Laders und den Dieselverbrauch haben. „Die Wahl der richtigen Schaufel hat eine immense Bedeutung und hängt von vielen Faktoren ab, wie etwa dem Material und somit dem Eindringverhalten, der Lösbarkeit, der Abrasivität und dem Schüttgewicht.  Die Liste ist unendlich lang“, so der Zeppelin Projekt- und Einsatzberater. Auch der Untergrund kann entscheidend sein:  Braucht der Radlader eine ebene Sohle zum Laden oder ist die Ladefläche uneben?  Jeder Betrieb muss sich außerdem die Frage stellen, welche Transportgeräte werden mit einem Ladegerät beladen und passen sie von der Größe zusammen.  „Wer ein halbes Ladespiel mehr aufbringen muss, um eine volle Mulde zu generieren, muss bedenken, dass der Zeitaufwand dafür genauso groß ist, wie für ein komplettes Ladespiel“, so Matthias Sowada.

Grundsätzlich sind für Radlader ab 20 Tonnen Einsatzgewicht drei Reifenprofilierungen verfügbar: L3-, L4- und L5-Reifen. Eine L3-Bereifung mit Standard-Profil eignet sich gut auf befestigten Untergründen, wie Baustellen, in Sand- und Kiesgruben oder in der Rückverladung.  Sie hat wenig Profilbewegung, das heißt, sie ist für viel Fahrbewegung ausgelegt.  Eine L4-Bereifung mit Tief-Profil wird oft im Load-and-Carry-Betrieb eingesetzt, wenn eine höhere Steifigkeit im Reifen benötigt wird. Solche Reifen zeichnen eine bessere Schnittresistenz an den Flanken aus. Sie haben mehr Profilbewegung.  Vorgesehen für einen harten Einsatz im Abbruch oder in der Gewinnung ist die L5-Bereifung mit Extra-Tief-Profil. Diese bietet eine gute Traktion, ist an den Flanken schnittresistent und ausgelegt auf eine lange Lebensdauer.

In einigen Einsätzen werden Reifenschutzketten empfohlen, und zwar dort, wo scharfkantiges Haufwerk oder Hitze auf den Reifen trifft und er somit Schaden nehmen könnte. Reifenschutzketten bieten mehr Schutz und durch das zusätzliche Gewicht erhöht sich auch die statische Kipplast. Allerdings wird mehr Kraftstoff verbraucht. „Man muss sich immer genau anschauen, was nötig ist und abwägen, worauf man ohne Probleme verzichten kann. Wer sich nicht sicher ist oder Fragen hat, kann darum gerne auf unsere Erfahrung als Zeppelin Projekt- und Einsatzberatung zurückgreifen“, so Matthias Sowada.

Zeppelin_Cat_Radlader_01 (Large).jpg

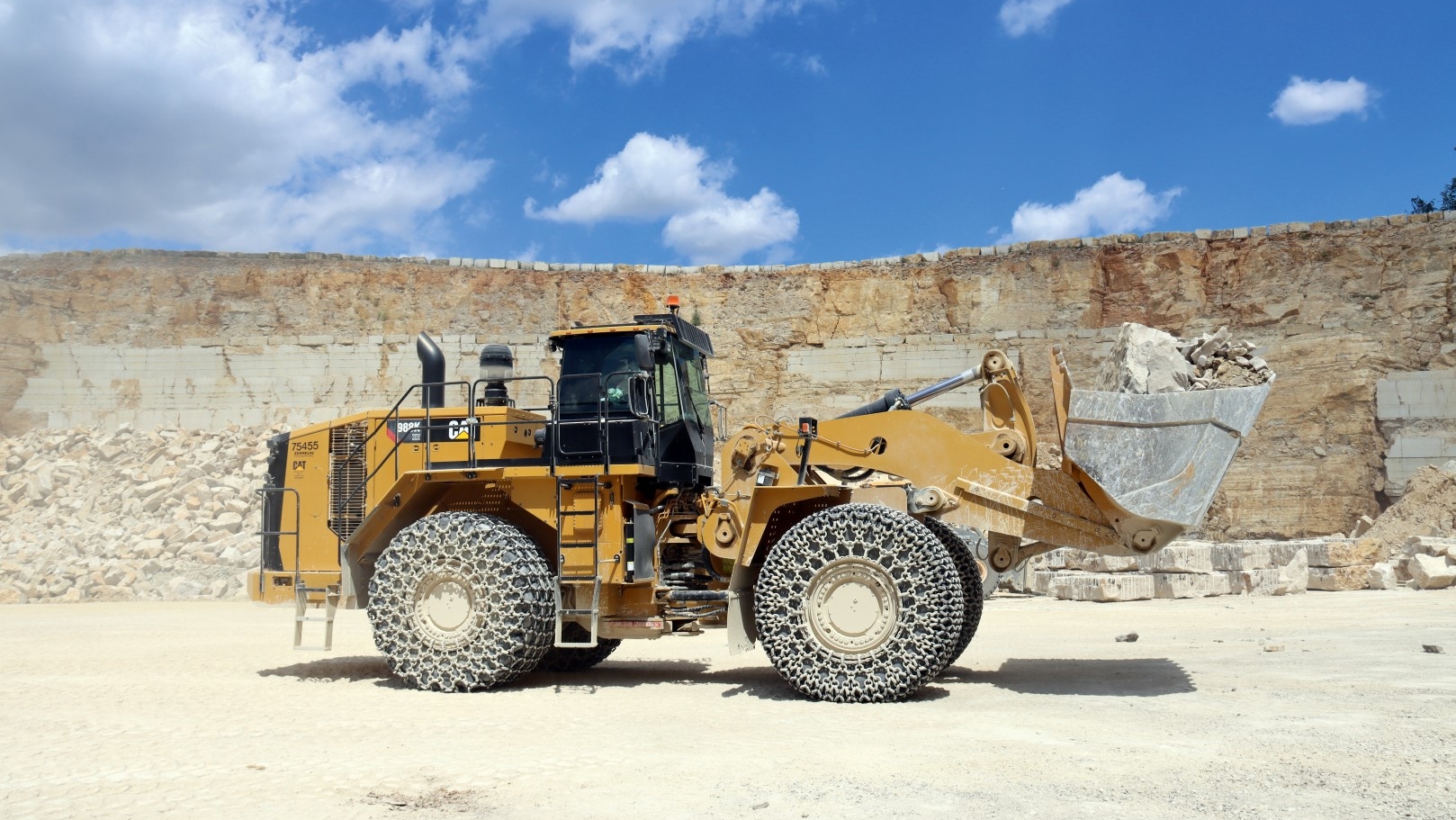

Bild 1: Viele Faktoren beeinflussen den effizienten und sicheren Einsatz. Foto: Zeppelin
