Hohe Verdichtungsleistung und praxisgerechte Dokumentation

17.08.2018

Caterpillar erweitert Straßenbaumaschinen-Programm um neue Tandem-Vibrationswalzen

17.08.2018

Garching bei München (KF) Caterpillar baut seine Reihe an Straßenbaumaschinen um weitere knickgelenkte Tandem-Vibrationswalzen aus. Die neuen Modelle heißen CB13, CB15 und CB16. Die Nomenklatur bezieht sich auf die Gewichtsklassen 13, 15 und 16 Tonnen. Die Modelle können zudem mit oszillierender Verdichtung an der hinteren Bandage ausgerüstet werden und bieten Verbesserungen der Bedienelemente, der Wasserberieselungsanlage, der Wartungszugangspunkte sowie der Beleuchtung.

Viele der technologischen Fortschritte hängen mit dem optional verfügbaren Cat Verdichtungsmesssystem Cat Compaction Control zusammen, das das Verdichtungsergebnis dokumentiert. Aufgezeichnet wird mit Hilfe von Infrarotsensoren und GPS-Empfänger - das liefert dem Fahrer aktuelle Informationen zu Deckentemperaturen, Maschinenposition und Verdichtungsgängen. Das intuitiv bedienbare System optimiert die Einhaltung des Walzschemas insbesondere bei Nacht, zeichnet Informationen auf und dient der Qualitätskontrolle sowie Dokumentation. Beleuchtete Bandagenkanten und -oberflächen tragen ebenfalls zu einer höheren Präzision bei Nachteinsätzen bei - bessere Lichtverhältnisse sorgen für konzentriertes Arbeiten.

Die Kommunikation von Maschine zu Maschine ist eine weitere Verbesserung, welche die Effizienz am Einsatzort erhöht. Das System unterstützt die Beibehaltung von Walzschemata durch mehrere gleichzeitig operierende Maschinen durch Austausch kartierter Daten zwischen den Anzeigen verschiedener Maschinen, die Verdichtungsmesswert, Temperaturkartierung, Abdeckungsbereich sowie Karten zur Übergangszahl enthalten.

Bessere Sicht und mehr Komfort gewährleistet der optionale 360-Grad-Drehsitz, durch den sich der Fahrer immer in Fahrtrichtung ausrichten kann. Die vordere Lenkkonsole wird durch die Handradlenkung ersetzt, womit der Fahrer ganz einfach auch die Leistung der Wasserberieselung überwachen kann. Eine vereinfachtes Acht-Tasten-Bedientafel ermöglicht effiziente Kontrolle.

Das bewährte Vibrationssystem werden jetzt ergänzt durch die Kombination aus Vertikalvibration an der Vorderbandage und Schwingungsvibration bzw. oszillierender Verdichtung an der Hinterbandage. Im Gegensatz zur herkömmlichen Vibrationsverdichtung bietet die oszillierende Verdichtung permanenten Bodenkontakt der Bandagen und eine gleichmäßigere Verdichtungswirkung mit reduziertem Geräuschpegel und weniger Schwingungen. Speziell bei dünnen Deckschichten, schwer zu verdichtenden Asphaltsorten und Nahtanschlüssen sowie auf Brücken oder anderen empfindlichen Untergründen spielt das Verfahren seine Vorteile aus, außerdem kann es auch noch bei niedrigeren Asphalt - oder Umgebungstemperaturen eingesetzt werden. In der Praxis steht also mehr Zeit für die Verdichtung zur Verfügung, bis der Asphalt abgekühlt ist. Durch die hohe Verdichtungsleistung sind außerdem weniger Übergänge erforderlich.

Die Modelle verfügen über ein neu entwickeltes Knickpendelgelenk, das sicheren Deckenkontakt und ein ruhigeres Fahrverhalten auf unebenen Oberflächen gewährleistet. Durch das exklusive Antriebssystem mit Knicklenkung und geteilten Bandagen kann ein enger Wenderadius eingehalten werden, ohne die heiße Decke zu beschädigen. Beim Wenden dreht sich die äußere Bandagenhälfte schneller als die innere Bandagenhälfte. Dadurch wird ein Aufreißen oder Aufwerfen der Decke vermieden, wie es bei einteiligen Standardbandagen auftreten kann. Ein optionaler Bandagenversatz hinten erweitert die Abdeckung um 170 Millimeter und vereinfacht die Steuerung neben Hindernissen, wie Bordkanten- und Bordrinnen. Er sorgt für eine hervorragende Leistung bei Längsfugen, indem die Kante mit der Führungswalze zusammengedrückt und die Fuge mit der nachlaufenden Walze versiegelt wird.

Der Cat Motor C4.4 mit einer Nennleistung von 106 kW (144 PS) ist serienmäßig mit Eco-Modus und automatischer Drehzahlregelung ausgestattet, die eine gleichmäßige Verdichtung gewährleistet und den Geräuschpegel für Fahrer und Baustellenarbeiter reduziert.

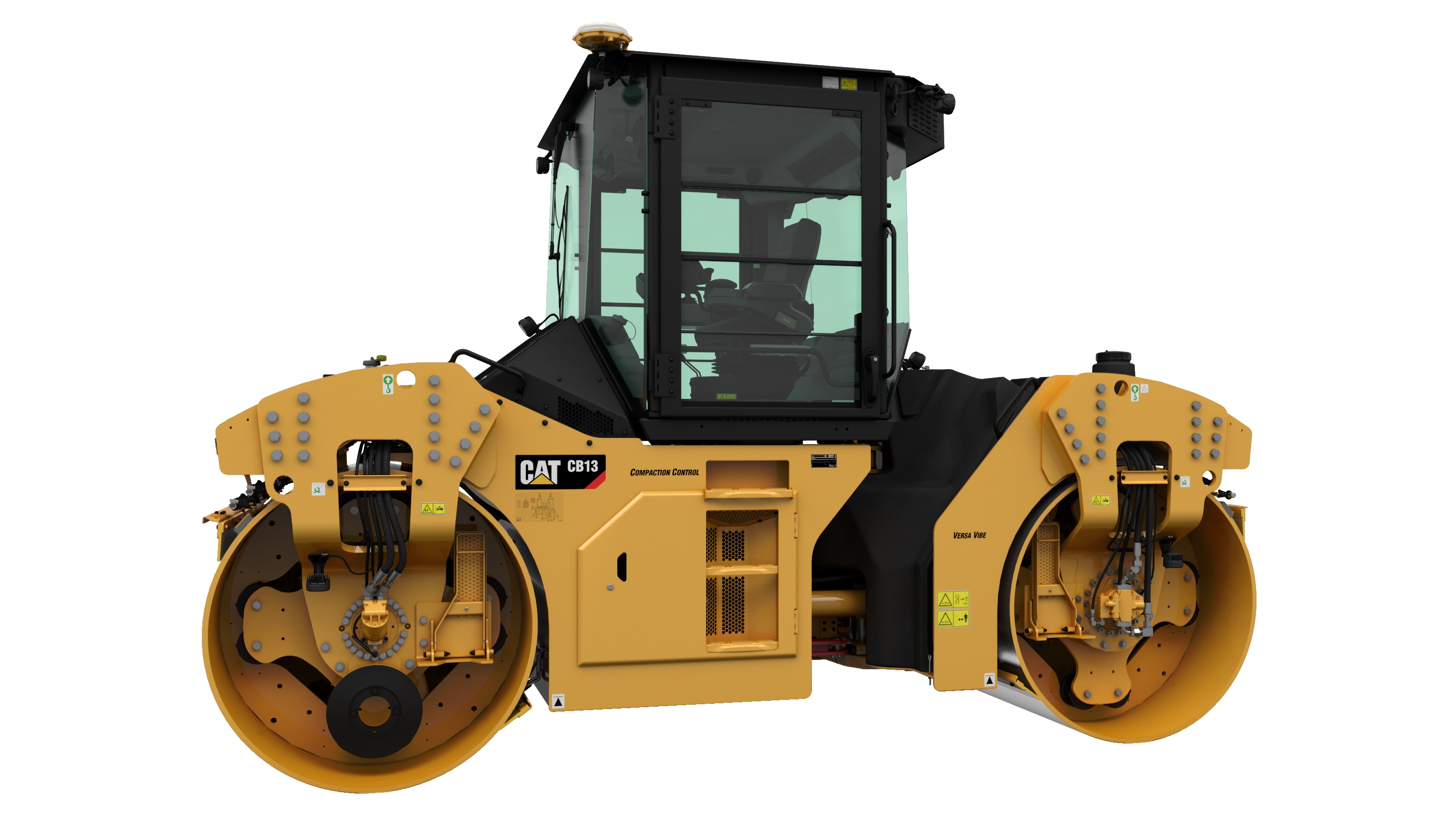

Die neue Tandemwalze Cat CB13 mit 13 Tonnen Einsatzgewicht gibt es jetzt auch mit oszillierender Verdichtung an der Hinterbandage. Ein ausgefeiltes Verdichtungsdokumentationssystem sorgt für vorbildliche Arbeitsergebnisse.
